Au moment de l’installation d’un éclairage ou d’une prise électrique, les goulottes sont indispensables. Les plinthes électriques, quant à elles, sont appareillables en fonction des besoins de l’installation électrique et sont en imitation bois. Elles sont d’installation murale et à peindre. Les critères de choix sont le nombre de fils, l’esthétique et les dimensions.
Caractéristiques importantes
- Nombre de compartiments ;
- Esthétique ;
- Capacité ;
- Dimensions.

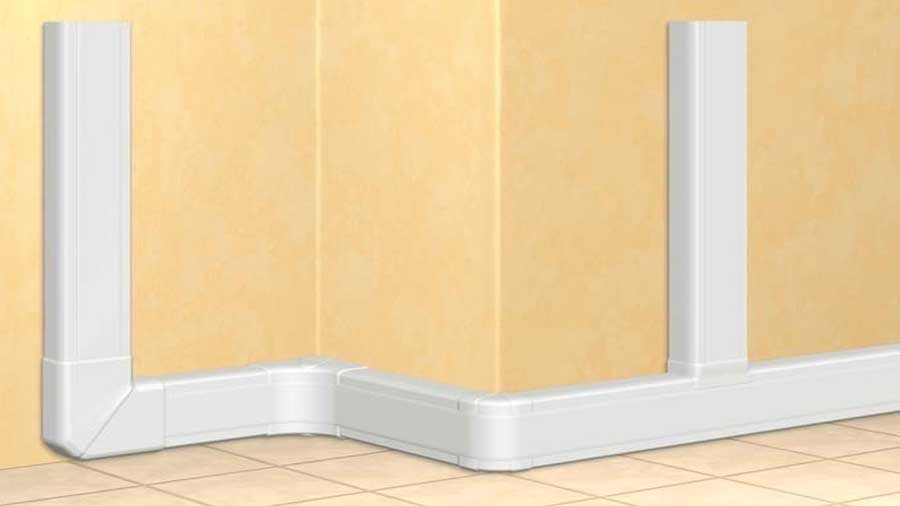

Goulotte, moulure ou plinthe électrique
Moulure électrique
Composés d’un capot qui cache des câbles électriques ou des fils et d’un dos à coller sur un support, les plinthes, goulottes et moulures sont des petits profilés en PVC. La pose des moulures se fait souvent le long des chambranles, au-dessus des plinthes du parquet ou aussi dans les angles. Elle se fait également au droit d’un liminaire ou d’un appareillage dans le but de les rendre discrets. Afin de réaliser rapidement une installation qui répond aux normes tout en étant très esthétique, on peut utiliser des moulures de qualité.
Goulotte et plastron électrique
Une goulotte est une moulure de forte capacité tout simplement. Partout où l’on doit faire passer des câbles de forte section ou passer de nombreux fils, on retrouve les goulottes. En clair, ces dernières sont indiquées pour la distribution de vos circuits électriques. Le départ des prises électriques, de chauffage électrique, d’alimentation des appareils électroménagers et des circuits d’éclairage est particulièrement assuré par la Goulotte Technique de Logement (GTL). La goulotte GTL dessert le tableau électrique de même que le coffret de communication et les circuits de courants faibles ne sont pas en reste (réseau informatique, antenne TV, téléphone).
Pour une construction neuve ou une rénovation, la goulotte GTL est obligatoire. Pour câbler des pièces où l’on a besoin de connecter de nombreux appareils, on peut utiliser de larges goulottes appareillables. On peut faire le montage de prises sur ces dernières. Bien qu’on délaisse l’aspect esthétique au profit de l’aspect pratique, c’est certainement ce qu’il vous faut. Lorsque vous avez besoin d’une cuisine digne d’un grand restaurant ou un atelier équipé comme une petite usine, où il n’y aura pas de multiprises dans tous les sens ou sans avoir des rallonges, c’est également ce qu’il vous faut.
Plinthe électrique
Il peut s’avérer intéressant de changer les plinthes en bois par des plinthes électriques lors d’une rénovation. À l’instar d’une plinthe en bois, une plinthe électrique, tout ayant le bon goût de protéger les fils électriques, cache le vide entre parquet et mûr. Les plinthes électriques existent en de nombreux coloris et sont plus capacitaires que les moulures. Ces coloris existent en des imitations bois naturels qui ont un bel effet. Pour rapidement créer une installation aux normes, parfaitement adaptée à vos besoins et esthétiques, les grandes marques proposent des appareillages et des accessoires.
Moulure, goulotte et plinthe : quelles sont les caractéristiques
Étanchéité
Il faut choisir une pose sous tube PVC, car vous ne pouvez pas utiliser des baguettes pour un circuit apparent réservé à une pièce exposée à des projections d’eau ou humide. Vous pouvez vous passer de coudes et de tés si les tubes protègent des câbles. Il faudra en plus poser des tés et des coudes au cas où les circuits sont réalisés avec des fils. Ce faisant, vous pouvez vous assurer l’étanchéité et offrir une meilleure protection mécanique en tous points. On retrouve des petits tampons de caoutchouc à percer au bon diamètre sur les interrupteurs et des prises en saillie. En préservant l’étanchéité, ceci permet grâce au bon diamètre percé de faire rentrer les tubes. Notons que pour passer des câbles dans les interrupteurs et prises, il existe également des presse-étoupes.
Esthétique
L’esthétique des moulures électriques doit être un critère de choix lorsque vous réfectionnez toute votre installation. On retrouve des moulures blanches anguleuses en plastique cassant, ce sont des baguettes basiques en entrée de gamme. On trouve particulièrement des baguettes plus profilées aux lignes courbes ayant des coloris plus variés en milieu de gamme. Très spécialement, on note aussi des blancs cassés de couleur gris clair ou couleur crème étant plus discrets. Les plastiques se révèlent être très souples. Il est possible de payer des baguettes imitation bois qui sont parfaites pour une maison rustique ou un chalet. On peut aussi acheter des baguettes à peindre pour les faire fondre correctement dans la décoration. Les plastiques des baguettes résistent mieux aux chocs parce qu’ils sont plus souples et leur durée de vie ou résistance est plus longue.
Nombre de compartiments
Les éléments tels que les plinthes, les moulures et les goulottes peuvent disposer de plusieurs compartiments. Cela se présente comme une précieuse aide pour faciliter le travail lors de l’installation et pour séparer aussi les circuits. Cela peut s’avérer être une obligation quand vous désirez faire un mélange des circuits de courants faibles et de courants forts au sein de la même baguette. Vous pouvez par exemple réserver des compartiments de telle sorte qu’il y ait un pour l’éclairage, l’autre pour les câbles réseau de TV ou téléphone et le dernier pour un circuit de prises électriques. Afin d’aménager des compartiments dans les goulottes au gré des besoins, il existe certains constructeurs qui proposent des séparateurs amovibles.
Capacité des compartiments
Il est capital de concevoir votre circuit électrique avant d’acheter votre baguette électrique. Cela est aussi important de connaître le nombre de fils ou de câbles et leur nature. Le nombre exact de fils de 1,5 mm — de section dont a besoin un circuit d’éclairage est de trois. De ce fait, un circuit d’éclairage ne nécessite que peu de place comparativement à un circuit pour prises électriques avec ses trois conducteurs de 2,5 mm². Un câble coaxial pour le satellite ou l’antenne TV ou encore un câble de réseau non blindé est moins compact qu’un câble de téléphone. C’est le constructeur qui donne les capacités des compartiments. Faites alors attention à ne pas tenter de forcer en essayant d’en faire rentrer plus ! Vous ne ferez plus que compliquer votre vie et il n’y aura aucune possibilité d’évolution pour votre installation. Pour finir, vous n’aurez mieux qu’à racheter de plus grandes baguettes.
Dimensions
En fonction de leur section, chaque baguette peut comporter un certain nombre de fils qui s’exprime en mm². On peut par exemple compter 18 fils de 1,5 mm — au sein d’une baguette de 13 x 24 mm. Ces fils sont destinés à l’éclairage. Ou encore, on peut y compter 6 fils de 6 mm — servant pour des plaques électriques. Vous devez donc toujours vous assurer que les baguettes que vous achetez peuvent prendre tous les fils nécessaires à vos circuits. Vous devez prévoir une marge qui vous sera utile si vous pensez à ajouter des circuits en surplus.
Les principaux raccords de raccordement des goulottes électriques
On scie le dos des baguettes au moment de la pose. Leurs capots sont utilisés afin de les poser les unes à la suite des autres. En procédant de la sorte, on réduit la rigidité de l’ensemble et en cas de mauvais ajustement, les fils peuvent même devenir apparents. Pour l’esthétique de votre installation, la tenue mécanique et la sécurité électrique, les connecteurs ont un rôle essentiel. Ceci est obligatoire de toutes les manières pour disposer d’une installation aux normes.
Angle plat
L’angle plat est primordial pour faire tourner une baguette à 90 °. Le tournage peut se faire à gauche, en bas, en haut ou à droite. C’est un classique.
Angle intérieur
La réalisation proprement dite de la jonction d’une goulotte dans le coin d’une pièce est possible grâce à un angle intérieur.
Angle extérieur
Pour une pièce tarabiscotée ou un angle de mur saillant se trouvant dans un couloir tournant, l’angle extérieur a le même principe que l’angle intérieur. Le capot des moulures n’est pas fixé sur un support à ce niveau : l’angle extérieur est donc indispensable.
Cornet d’épanouissement
Au niveau de la GTL convergent les gaines de toute la maison. Ces dernières occupent une surface supérieure à la section de la GTL. La réalisation de la jonction est possible grâce au cornet d’épanouissement qui élargit la section GTL au point d’arrivée des gaines.
Embout de fermeture
Lorsqu’une baguette s’arrête au beau milieu d’un mûr, il est nécessaire d’y placer un embout de fermeture. Ce dernier est utilisé pour empêcher tout accès aux conducteurs. L’embout de fermeture peut aussi fermer le capot qui est susceptible de facilement se détacher.
Jonction droite
Les baguettes mesurent au plus deux mètres. La jonction est ce dont vous avez besoin pour mettre plusieurs baguettes bout à bout afin de couvrir une plus grande distance.
Jonction en T
Afin d’aller desservir un point lumineux ou un interrupteur, une jonction en T permet de faire aller une baguette perpendiculairement d’une autre baguette. Il serait pénible de s’en passer.
Appareillages
Dans certaines gammes des grands fabricants, sont présents des appareillages électriques. Sur une baguette, vous pouvez par exemple très facilement et avec une parfaite finition, placez un interrupteur ou une prise électrique.
