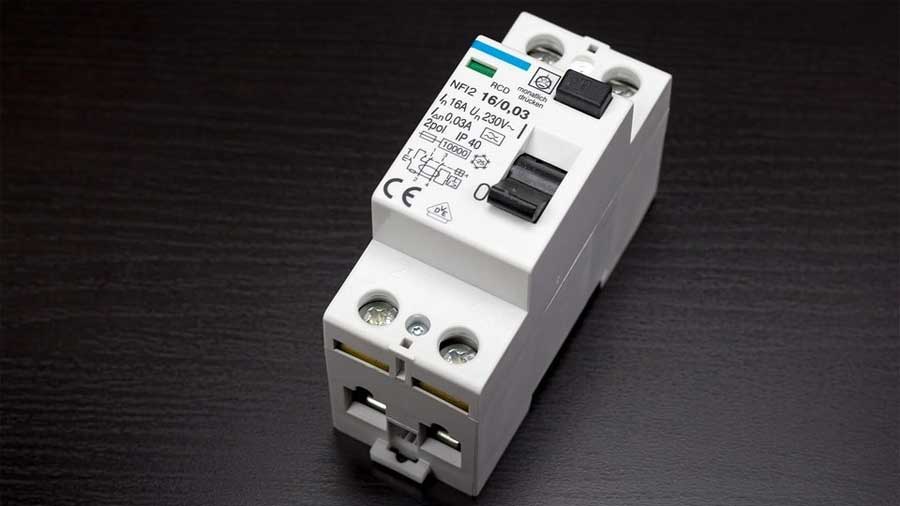

Disjoncteur © General Electric
Disjoncteur
Rédigé par AB003 Publié le 01 décembre 2021 à 20:51 Mis à jour le 01 décembre 2021 à 23:45
0 réaction 0 lectures

Comment choisir aisément son disjoncteur d’abonné pas cher ?

Un disjoncteur d’abonné permet de protéger l’ensemble de votre installation électrique. Il sert aussi d’interrupteur général. Ce guide vous permet de le choisir conséquemment en fonction de votre installation électrique.

Classement Disjoncteur différentiel : les 5 meilleurs produits de 2021

Top 5 Produit Marque / Référence Prix Meilleurs revendeurs
1
legrand
402057
Disjoncteur différentiel
Promotion
Amazon
21,80 €
Top 5 Produit Marque / Référence Prix Meilleurs revendeurs
2
Schneider Electric
pr9prc240
Disjoncteur différentiel
Promotion
Amazon
39,92 €
Top 5 Produit Marque / Référence Prix Meilleurs revendeurs
3
legrand
411592
Disjoncteur différentiel
Promotion
Amazon
103,00 €
Top 5 Produit Marque / Référence Prix Meilleurs revendeurs
4
legrand
LEG 412790 interrupteur
Disjoncteur différentiel
Promotion
Amazon
28,10 €
Top 5 Produit Marque / Référence Prix Meilleurs revendeurs
5
Schneider Electric
18653 Disjoncteur
Disjoncteur différentiel
Promotion
Amazon
177,05 €

Votre installation domestique est séparée du réseau de distribution électrique par un disjoncteur d’abonné. Conçu pour la protection des installations électriques et des personnes, ce dernier est à choisir au sein de divers modèles. Ce choix se fait en fonction de la configuration de votre installation et de la puissance requise.

Caractéristiques importantes

  • Instantané ou sélectif ;
  • Monophasé ou triphasé ;
  • Calibrage d’intensité ;
  • Abonnement électrique.

Missions et caractéristiques d’un disjoncteur d’abonné

Le disjoncteur d’abonné également désigné sous le nom de disjoncteur de branchement AGCP (Appareil Général de Coupure Principale) ou encore disjoncteur EDF est un dispositif qui sert à séparer le réseau de distribution électrique de votre installation domestique.

Son rôle principal est de réduire la consommation ou le débit électriques à une certaine puissance maximale. Au moment de l’installation de votre compteur selon l’abonnement souscrit, le disjoncteur d’abonné est réglable en calibrant le seuil d’intensité maximale. Le courant est simplement coupé lorsque la puissance est dépassée.

Notons que le disjoncteur différentiel compare aussi les intensités de courant entrant et sortant grâce à un procédé électromagnétique. Le courant est coupé au-delà d’une différence, généralement fixée à 500 mA. Ainsi, le disjoncteur d’abonné épargne les personnes des risques d’électrocution. Il protège également votre installation électrique des courts-circuits, des défauts d’isolement et des surtensions. Une autre utilité est qu’il permet de mettre hors tension l’ensemble de votre installation électrique.

Le disjoncteur d’abonné est généralement installé à côté de votre compteur électrique individuel. Il est toujours en amont de tous les autres interrupteurs différentiels ou les disjoncteurs. Notons qu’il est disponible dans une large gamme d’intensités et d’ampérages. Selon la configuration et la puissance de votre installation, il peut être triphasé ou monophasé, sélectif ou instantané.

Disjoncteur d’abonné instantané ou sélectif ?

Disjoncteur instantané

En cas de problème sur le réseau électrique, le courant est immédiatement coupé par le disjoncteur d’abonné instantané. C’est le type de modèle que l’on retrouve fréquemment.

Disjoncteur sélectif

En ce qui concerne le disjoncteur d’abonné sélectif dit type S, il fonctionne avec un petit temps de retard. Lorsqu’un second disjoncteur différentiel ou un interrupteur est présent en aval, sur votre tableau électrique, on utilise souvent le disjoncteur d’abonné sélectif en limite de propriété. De ce fait, il attend que le dispositif le plus facile d’accès et le plus proche se coupe en premier et cesse de fonctionner avant de se déclencher.

Disjoncteur d’abonné monophasé ou triphasé ?

Le disjoncteur d’abonné existe sous deux formes : monophasé ou triphasé. Le tout dépend de la puissance.

Le disjoncteur d’abonné monophasé

La puissance est concentrée en une seule phase sur un disjoncteur d’abonné monophasé. Vous distinguerez deux bornes de connexion électrique : neutre (en bleu) et phase. Pour une consommation normale, il est recommandé d’utiliser le disjoncteur EDF. Les puissances sont donc classées de 3 à 18 kVA.

Le disjoncteur d’abonné triphasé

La puissance est répartie sur trois différentes phases de même puissance sur un disjoncteur d’abonné triphasé. Vous pourrez identifier quatre bornes de connexion électriques : un neutre et trois phases. Lorsque le compteur se trouve à une certaine distance des équipements électriques ou que vous disposez des habitations énergivores, le type de disjoncteur EDF vous est indiqué. Les puissances varient de 6 à 36 kVA.

Important : Il vous faut contacter un fournisseur d’énergie pour passer du monophasé ou triphasé, ou l’inverse.

Quel calibrage d’intensité pour mon disjoncteur d’abonné ?

La valeur maximale du courant qui peut circuler entre les bornes d’un disjoncteur d’abonné est indiquée par son calibrage d’intensité. Ce dernier est réglable au niveau du disjoncteur lui-même et s’exprime en Ampère(A).

Il existe trois calibrages d’intensité (15/40/45 A, 30/45/60 A, 60/75/90 A) entre lesquels vous aurez à choisir suivant la puissance souscrite auprès de votre fournisseur d’énergie. L’intensité actuellement paramétrée est indiquée par le nombre affiché sur le boitier du disjoncteur d’abonné.

Il est suffisant de connaitre la puissance électrique qui vous est nécessaire pour pouvoir déterminer l’intensité exacte dont vous aurez besoin sur votre disjoncteur d’abonné. Quel que soit votre fournisseur d’énergie, vous devez savoir que la puissance de votre compteur figure sur votre facture d’électricité.

La puissance de votre installation étant exprimée en watts ou kVA (kilovoltampère) et le disjoncteur ayant une valeur de réglage en ampère, on procède au calcul suivant :

watts/220 V = intensité minimum du disjoncteur d’abonné

Vous aurez besoin d’un disjoncteur de plus de 27 A, soit un réglage à 30 A, une valeur maximale la plus proche avec un abonnement de 6 kVA ou 6000 watts divisés par 220 V.

Abonnement électrique monophasé :

  • 3kVA : Calibrage 15/45 — réglage à 15 A ;
  • 6kVA : Calibrage 15/45 ou 30/60 — réglage à 30 A ;
  • 9kVA : Calibrage 15/45 ou 30/60 — réglage à 45 A ;
  • 12kVA : Calibrage 30/60 ou 60/90 — réglage à 60 A ;
  • 15kVA : Calibrage 60/90 — réglage à 75 A ;
  • 18kVA : Calibrage 60/90 — réglage à 90 A ;

Abonnement électrique triphasé :

  • 6kVA : Calibrage 10/30 — réglage à 10 A ;
  • 9kVA : Calibrage 10/30 — réglage à 15 A ;
  • 12kVA : Calibrage 10/30 — réglage à 20 A ;
  • 15kVA : Calibrage 10/30 — réglage à 25 A ;
  • 18kVA : Calibrage 10/30 ou 30/60 — réglage à 30 A ;
  • 24kVA : Calibrage 30/60 — réglage à 40 A ;
  • 30kVA : Calibrage 30/60 — réglage à 50 A ;
  • 36kVA : Calibrage 30/60 — réglage à 60 A.

1
Disjoncteur différentiel 402057 Legrand
3,4 / 5

402057 legrand

Disjoncteur différentiel

Caractéristiques techniques

Dimension du produit (L x l x h)
9.4 x 7.2 x 5 cm
Sensibilité
30mA
Couleur
Blanc

Meilleurs prix legrand

Promotion
Amazon
21,80 €
2
Différentiel R9PRC240 Schneider Electric
4,1 / 5

pr9prc240 Schneider Electric

Disjoncteur différentiel

Caractéristiques techniques

Dimension du produit (L x l x h)
9.2 x 8.4 x 4 cm
Évaluation du courant
40 A
Température de fonctionnement
-25-40 °C
Température ambiante pour le stockage
-40-80 °C
Poids
206 g

Meilleurs prix Schneider Electric

Promotion
Amazon
39,92 €
3
Interrupteur différentiel Legrand 411592
4,1 / 5

411592 legrand

Disjoncteur différentiel

Caractéristiques techniques

Dimension du produit (L x l x h)
10.1 x 7.8 x 8.9 cm
Sensibilité
30 mA
Bipolaires
230 V
In
63 A
Nombre de modules
2
Poids
240 g

Meilleurs prix legrand

Promotion
Amazon
103,00 €
4
Disjoncteur LEG 412790 du fabricant Legrand
4,3 / 5

LEG 412790 interrupteur legrand

Disjoncteur différentiel

Caractéristiques techniques

Dimension du produit (L x l x h)
9.7 x 8.9 x 2.1 cm
Alimentation
230 V
Couleur
Gris
Intensité
16 A
Poids
18.14 g

Meilleurs prix legrand

Promotion
Amazon
28,10 €
5
Disjoncteur Multi 9 de SCHNEIDER
4,3 / 5

18653 Disjoncteur Schneider Electric

Disjoncteur différentiel

Caractéristiques techniques

Dimension du produit (L x l x h)
15.5 x 12.4 x 8.6 cm
Intensité
32 A
Tension
690 V
Couleur
Bleu
Poids
998 g

Meilleurs prix Schneider Electric

Promotion
Amazon
177,05 €
6
Disjoncteur AUN692725 de GENERAL ELECTRIC
4,4 / 5

AUN692725 General Electric

Disjoncteur différentiel

Caractéristiques techniques

Intensité
32 A
Courbe
C
Pouvoir de coupure
4500 A
Couleur
Gris

Meilleurs prix General Electric
