Un tableau électrique est l’élément central de l’installation électrique. Vous avez la possibilité de tout faire vous-même (tableau électrique nu) ou opter pour un coffret prêt à poser (tableau électrique pré-équipé). Dans tous les cas, ils devront respecter la norme NF C 15-100 afin de garantir la sécurité et le confort d’utilisation. Le tableau électrique à équiper ou nu est livré vide avec seulement les bornes de connexion (neutre, phase et terre). Il devra être choisi avec soin. Il est donc crucial de prendre le temps de réfléchir aux différents critères qui vous permettent d’opter pour le tableau électrique qui vous sera le plus adapté. Cela va dépendre de divers paramètres. Suivez-notre guide pour savoir les tops 3 des meilleurs tableaux électriques.
Les éléments à prendre en compte pour choisir son tableau électrique nu
Pour vous aider à choisir le tableau électrique qui convient aux équipements électriques de vos habitats, tels sont les critères essentiels que vous devrez prendre en considération.
La surface de votre habitation
La détermination de la dimension du tableau électrique se fera en fonction du nombre de circuits électriques parce que c’est par le tableau électrique que passeront tous ces circuits. Par conséquent, puisque le nombre de circuit dépend lui-même de la taille de votre logement, c’est cet élément que vous devrez prendre en compte au moment du choix de votre tableau. Pour un petit logement de moins de 35 m2 qui n’a besoin que de peu de circuits, un tableau électrique de deux rangées suffit. Pour un logement de 35 à 100 m2, vous avez besoin d’un tableau électrique de trois rangées. Pour un logement de taille supérieur à 100 m2, il vous faut un tableau électrique de quatre rangées avec la possibilité d’ajouter un coffret d’une rangée en guise d’extension
La norme NF C 15-100 vous oblige à laisser un certains nombres d’emplacements libres soit 20% de modules libres pour un logement individuel et au moins six modules pour un logement collectif. En l’occurrence, dans le cas ou le tableau électrique est trop petit, tous les circuits ne pourront pas être branchés.
L’esthétique
Si vous voulez que le tableau électrique s’accommode avec votre décoration, vous avez le choix entre deux types de coffret : un coffret électrique avec porte pour cacher les rangées d’appareillages ou un coffret électrique encastré.
La protection
Prévoir la sécurité dans votre habitat est d’un intérêt crucial. En l’occurrence, il convient de choisir le tableau électrique des personnes, des biens et des installations électriques. Il y a deux types de tableau à savoir celui étanche ou non étanche. Pour l’usage extérieur ou si vous disposez d’un cave humide, le tableau étanche est plus approprié.
Le nombre de modules
Les modules occupent un ou plusieurs emplacements et sont organisés en rangées. Pour connaitre le nombre de rangées dont vous avez besoin, il faut prendre en compte l’ensemble des modules à installer dans le coffret électrique. Pour le respect de la norme NF, le nombre d’emplacements disponibles devra être supérieur au nombre de modules à installer. Une fois que vous connaissez le nombre de rangées indispensables pour votre installation, il ne vous reste plus qu’à choisir entre les rangées de 13 ou 18. Généralement, le nombre général de modules par rangée est de 13. Il y a lieu de noter que le tableau devra être majoré de 20% minimum pour les usages futurs ce qui veut dire qu’il est nécessaire d’avoir une rangée en plus pour vous préparer de toute éventualité, mais également pour une souplesse dans l’organisation de votre tableau.
Le respect des normes
Quelque soit la marque et le type de tableau électrique que vous choisissez pour réalisez votre installation, il faut vérifier que le tableau en question soit certifié NF. Cela permet de disposer d’une installation électrique conforme aux exigences des normes en vigueur.
La marque
Il est recommandé voire impératif de choisir des équipements électriques de qualité. Les marques les plus recommandées sont Legrand, Hager, Schneider. Choisir un tableau et des modules de même marque assure une meilleure compatibilité.
Les différents types de tableau électrique nu
Nous vous offrons une large gamme de coffrets électriques pour l’usage tant intérieur qu’extérieur. Choisissez en fonction de vos contraintes d’installation la variante la plus adéquate.
Grande armoire vide et petit coffret de proximité
Il est possible d’agencer votre distribution électrique de multiple façon allant d’une grande armoire vide au petit coffret de proximité selon la taille de votre habitat.
Tableau électrique avec ou sans porte
Certains distributeurs de dispositifs électriques proposent des portes pour occulter les modules. Un tableau électrique avec porte est plus sécurisé.
Tableau électrique en applique ou encastré
Choisir un coffret électrique encastrable vous permet d’économiser de l’espace et d’opter pour une solution moins disgracieuse lorsque le coffret ne peut être caché.
Tableau étanche ou non étanche
Ce type de tableau est conseillé pour l’usage extérieur afin de protéger vos composants électriques des intempéries et de l’humidité. Prendre un tableau étanche est aussi valable pour les pièces présentant un fort taux d’humidité. La gamme de tableau en étanche est très robuste et vous assurera une durabilité sans faille. Pour l’extérieur, l'installation d'un tableau classé IP65 (Indice de Protection relatif à l'étanchéité à l'eau et aux poussières d'un appareillage électrique) dans un atelier ou un abrin du jardin est recommandée.
Tableautin
Il est utilisé dans le cas d’une protection de proximité telle que pour le spa. La sélection tableautin et mini coffret est idéal afin de positionner un appareil de protection aux environs de l’équipement utilisé.
Coffret cache borne
À partir du type coffret cache borne, vous pouvez ajoutez des appareils s’il n’y a plus de place dans le tableau
Top 3 des meilleurs tableaux électriques
Voici le top 3 des meilleurs tableaux électriques
Tableau électrique nu LEGRAND Drivia 401211 1 rangée 13 modules
C’est un tableau électrique vide à équiper de 13 modules répartis sur une rangée. Il porte le code IP 30. Le bornier terre est inclus. Il peut être équipé d’une porte avec une hauteur de 25 cm, une largeur de 25 cm et une profondeur de 10 cm.
Tableau électrique nu LEXMAN 1 rangée 9 modules
C’est un tableau électrique à 9 modules répartis sur une rangée avec un bornier terre. Il porte le code IP 30 avec un rail de fixation métallique. Sa hauteur est de 25cm avec une longueur de 18,8cm sur une profondeur de 10,5 cm.

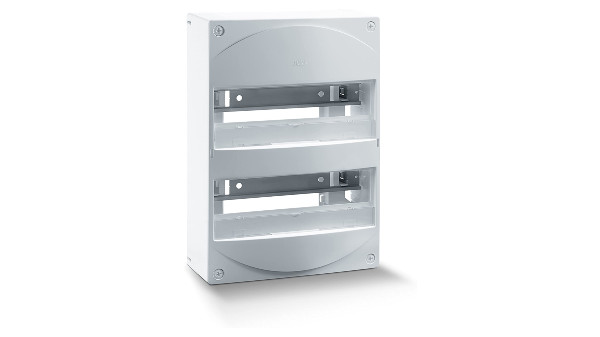

Tableau électrique nu 198024 ABB Gale'o rangées 26 modules
Il est à 26 modules répartis sur 2 rangées portant le code IP 30. Les borniers phase, neutre et terre sont inclus. Il peut être équipé d’une porte. Sa hauteur est de 36,3 cm avec une longueur de 25 cm et une profondeur de 11,2 cm.
